ECS + X-Ray integration

An image

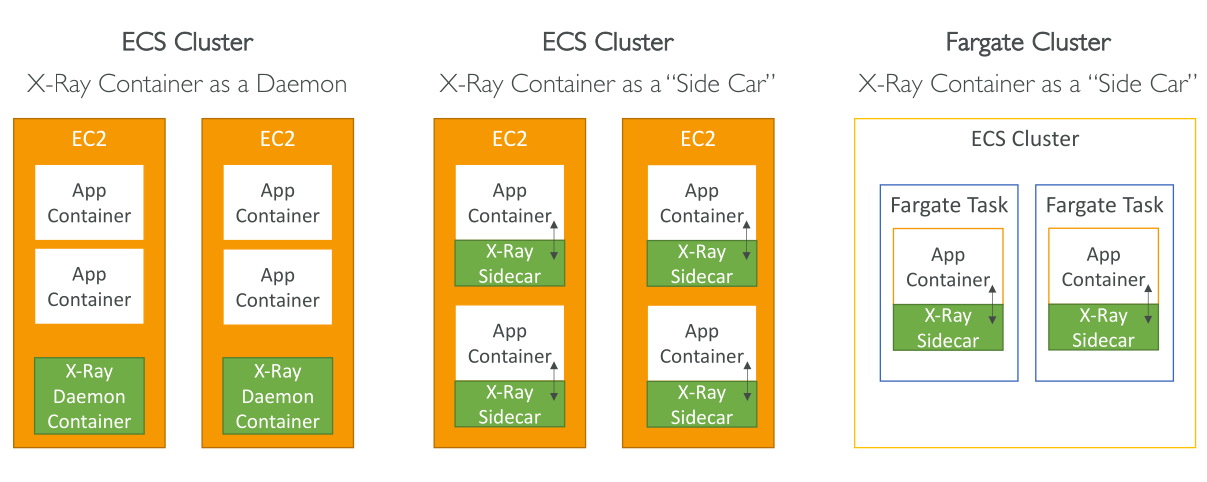

บทเรียนนี้อธิบายวิธีการ รวม AWS X-Ray กับ ECS Cluster และมี 3 ตัวเลือกสำหรับการรัน X-Ray Daemon ภายในสภาพแวดล้อม ECS

ตัวเลือก 1: รัน X-Ray Daemon เป็น Daemon Container บน EC2 Instances​

  • สำหรับ ECS cluster ที่มี EC2 instances ที่คุณจัดการเอง

  • รัน X-Ray Daemon เป็น Daemon task

    • หมายความว่า จะมี X-Ray Daemon container 1 ตัวต่อ EC2 instance
    • ตัวอย่าง: ถ้า ECS cluster มี 10 EC2 instances จะมี X-Ray Daemon containers 10 ตัว (ตัวละ instance)

  • Application containers ของคุณรันบน EC2 instances เหล่านี้ และเชื่อมต่อกับ X-Ray Daemon ผ่าน UDP port

ตัวเลือก 2: Side Car Pattern​

  • ยังใช้ EC2 instances เหมือนเดิม

  • แต่แทนที่จะรัน 1 Daemon container ต่อ instance

  • รัน X-Ray Daemon container คู่ขนานกับแต่ละ application container

    • ตัวอย่าง: ถ้า EC2 instance มี application containers 20 ตัว จะมี X-Ray Daemon Side Car containers 20 ตัว

  • "Side Car" หมายถึง X-Ray Daemon รันคู่ขนานกับ application container เพื่อให้แต่ละ container มี tracing ของตัวเอง

ตัวเลือก 3: ใช้ X-Ray กับ Fargate Clusters​

  • ใน Fargate clusters คุณไม่สามารถเข้าควบคุม EC2 instances ได้

  • ดังนั้น ไม่สามารถรัน Daemon container แบบตัวเลือก 1

  • ต้องใช้ Side Car Pattern

    • รัน X-Ray Daemon container คู่ขนานกับแต่ละ application container ภายใน Fargate task
    • แต่ละ Fargate task จะมี application container + X-Ray Side Car container

ตัวอย่าง Task Definition สำหรับ Side Car Pattern​

  • X-Ray Daemon container รันที่ port 2000 (UDP)

  • Application container (เช่น Scorekeep API) มี environment variable ชื่อ AWS_XRAY_DAEMON_ADDRESS

    • ตัวแปรนี้ชี้ไปยัง UDP port 2000 ของ X-Ray Daemon

  • Container ทั้งสองเชื่อมต่อเครือข่ายกัน ทำให้ application container สามารถ resolve hostname xray-daemon

  • ช่วยให้ application container ส่ง trace data ไปยัง X-Ray Daemon ได้ถูกต้อง

การตั้งค่าที่สำคัญ​

  1. Map X-Ray Daemon container port 2000 เป็น UDP
  2. ตั้ง AWS_XRAY_DAEMON_ADDRESS ใน application container ให้ชี้ไปที่ address และ port ของ X-Ray Daemon
  3. Link container ทั้งสองเพื่อให้สามารถ resolve hostname และเชื่อมต่อเครือข่าย

สรุป​

  • Daemon container approach: ใช้บน EC2 instances ที่คุณจัดการ
  • Side Car pattern: รันคู่กับแต่ละ application container บน EC2 หรือ Fargate
  • ตั้งค่าเครือข่ายให้ถูกต้อง: port mapping, environment variable, container linking
  • ทำความเข้าใจตัวเลือกเหล่านี้สำคัญสำหรับการสอบ AWS และการวางระบบจริง

Key Takeaways​

  • มี 3 ตัวเลือกหลัก สำหรับรวม X-Ray กับ ECS:

    1. Daemon container บนแต่ละ EC2 instance
    2. Side Car คู่กับแต่ละ application container
    3. Side Car ใน Fargate clusters

  • Daemon container approach: 1 X-Ray Daemon container ต่อ EC2 instance เก็บ traces จากทุก app container

  • Side Car pattern: 1 X-Ray Daemon container คู่กับแต่ละ app container เพื่อให้ tracing แยกกัน

  • ใน Fargate clusters ต้องใช้ Side Car เนื่องจากไม่สามารถควบคุม underlying instances

  • การตั้งค่าเครือข่ายสำคัญ: map port 2000 UDP, ตั้ง AWS_XRAY_DAEMON_ADDRESS, link containers
