API Gateway WebSocket API

WebSocket API ใน API Gateway ช่วยให้เกิด การสื่อสารสองทาง (two-way interactive communication) ระหว่างเบราว์เซอร์ของผู้ใช้กับเซิร์ฟเวอร์

  • การสื่อสารสองทางนี้ทำให้เซิร์ฟเวอร์สามารถส่งข้อมูลกลับไปยังไคลเอนต์ได้โดยไม่ต้องรอให้ไคลเอนต์ส่งคำขอ

An image

กรณีการใช้งานของ WebSocket API​

  • ใช้สำหรับแอปพลิเคชันแบบ stateful

  • ตัวอย่างการใช้งาน เช่น

    • แอปแชทแบบเรียลไทม์
    • แพลตฟอร์มสำหรับทำงานร่วมกัน (collaboration)
    • เกมผู้เล่นหลายคน (multiplayer games)
    • แพลตฟอร์มการซื้อขายทางการเงิน

การเชื่อมต่อแบบ Persistent และ Lifecycle Events​

An image

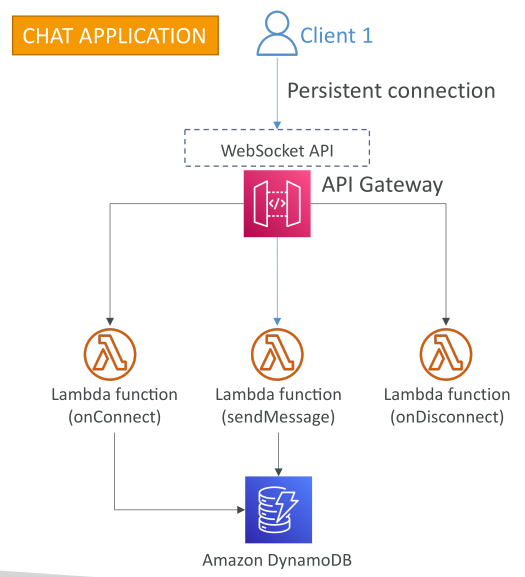

  • ตัวอย่าง: แอปแชท

    • ไคลเอนต์เชื่อมต่อกับ WebSocket API บน API Gateway
    • การเชื่อมต่อเป็น persistent (คงอยู่ตลอด) ไม่ต้องสร้างหลายการเชื่อมต่อ
    • Lambda function onConnect ถูกเรียกเมื่อเชื่อมต่อครั้งแรก เช่น บันทึก connection ID ลงใน DynamoDB
    • เมื่อไคลเอนต์ส่งข้อความ, Lambda function sendMessage จะถูกเรียก
    • เมื่อต้องการยกเลิกการเชื่อมต่อ, Lambda function onDisconnect จะถูกเรียก

การ Integrate กับ Backend​

  • API Gateway สามารถเชื่อมต่อกับ backend หลายแบบ เช่น

    • Lambda functions
    • DynamoDB tables
    • HTTP endpoints
    • หรือ integration แบบอื่น ๆ

  • WebSocket API จะจัดการ การสื่อสารสองทาง นี้

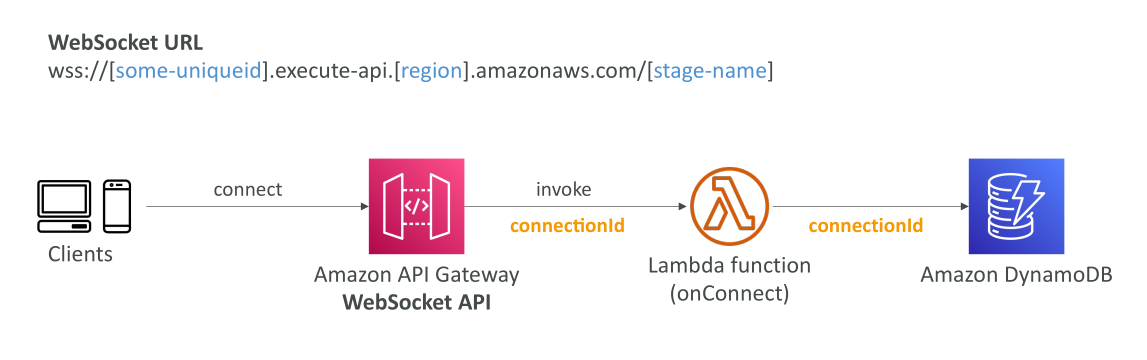

โครงสร้าง URL ของ WebSocket​

  • URL เริ่มต้นด้วย wss:// แสดงว่าเป็น WebSocket แบบเข้ารหัส
  • ตัวอย่าง:
wss://<unique-id>.execute-api.<region>.amazonaws.com/<stage-name>
  • เมื่อ deploy API WebSocket, ไคลเอนต์เชื่อมต่อ URL นี้เพื่อสร้าง persistent connection
  • Lambda function ถูกเรียกเพื่อสร้าง connection ID ซึ่งคงอยู่จนกว่าไคลเอนต์จะยกเลิกการเชื่อมต่อ

การเก็บ Metadata ของ Connection​

  • Connection ID สามารถบันทึกลง DynamoDB เพื่อเก็บข้อมูลผู้ใช้หรือ metadata อื่น ๆ

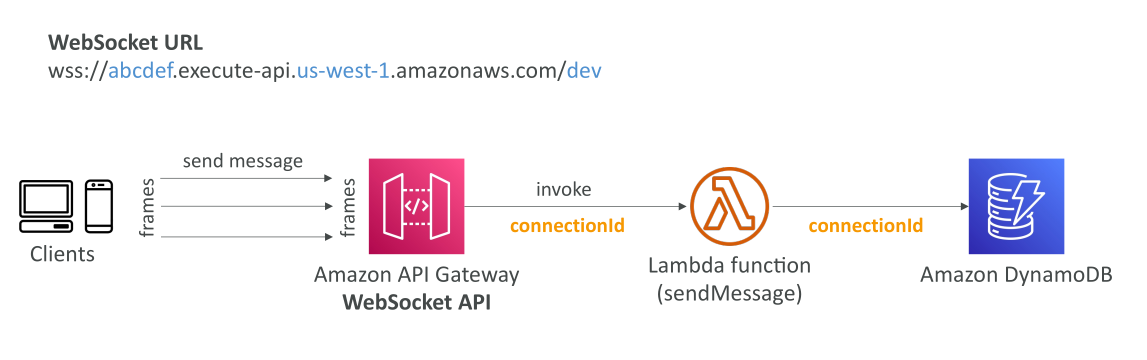

การส่งข้อความและ Frames​

  • ไคลเอนต์ส่งข้อความผ่าน persistent connection
  • ข้อความเรียกว่า frames
  • แต่ละ frame สามารถเรียก Lambda function ใหม่ และใช้ connection ID เดิม
  • Lambda สามารถดึงข้อมูลผู้ใช้จาก DynamoDB และบันทึกข้อความตามต้องการ

An image

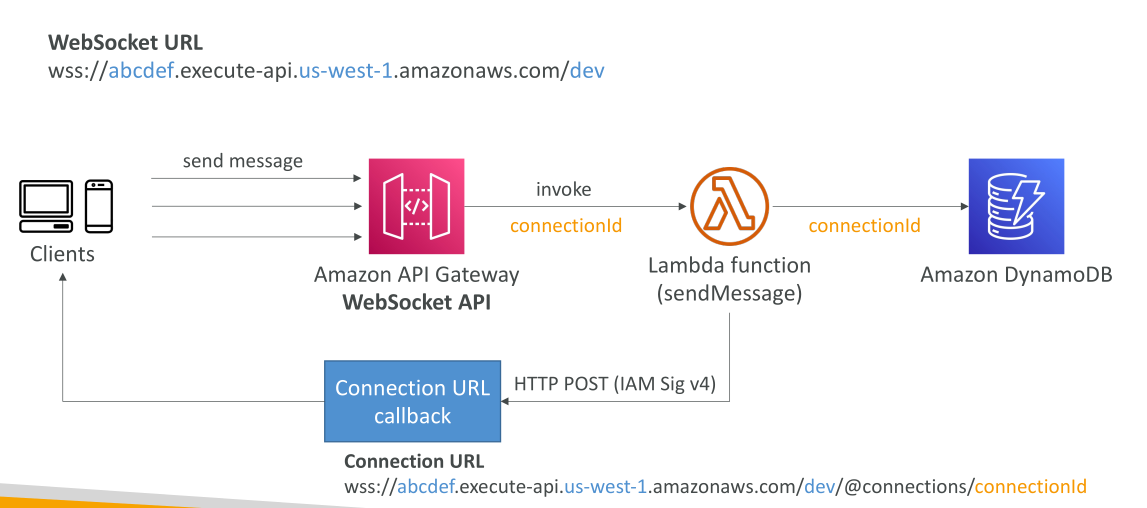

การสื่อสารจาก Server ไป Client​

  • เซิร์ฟเวอร์สามารถส่งข้อความกลับไปไคลเอนต์โดยไม่ต้องรอ request จากไคลเอนต์
  • ใช้ URL callback:
https://<unique-id>.execute-api.<region>.amazonaws.com/<stage-name>/@connections/<connectionid>
  • Lambda หรือ backend อื่นสามารถส่ง HTTP POST พร้อม Sign ด้วย IAM Sig v4 ไปยัง URL นี้ เพื่อส่งข้อความไปยังไคลเอนต์

An image

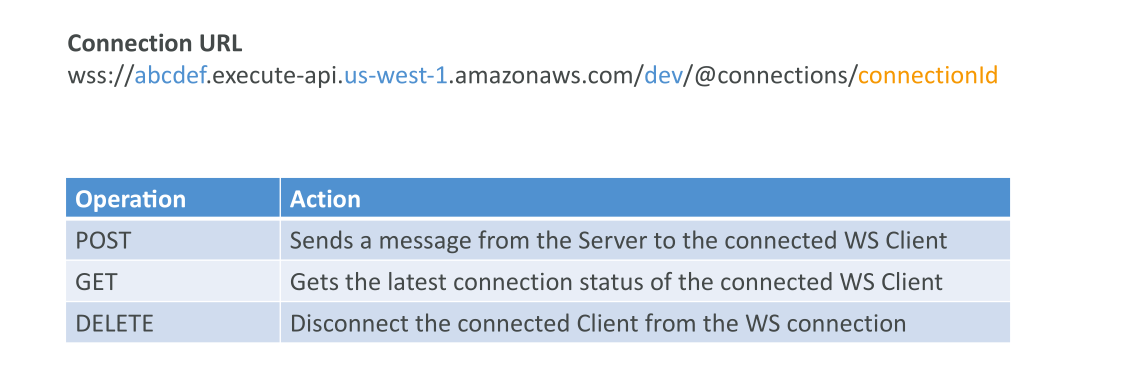

การจัดการ Connections ผ่าน API Gateway​

สำหรับ URL /@connections/<connectionid> สามารถทำได้ดังนี้:

  • POST → ส่งข้อความจาก server ไปยังไคลเอนต์ WebSocket ที่เชื่อมต่อ
  • GET → ตรวจสอบสถานะการเชื่อมต่อล่าสุดของไคลเอนต์
  • DELETE → ตัดการเชื่อมต่อของไคลเอนต์

An image

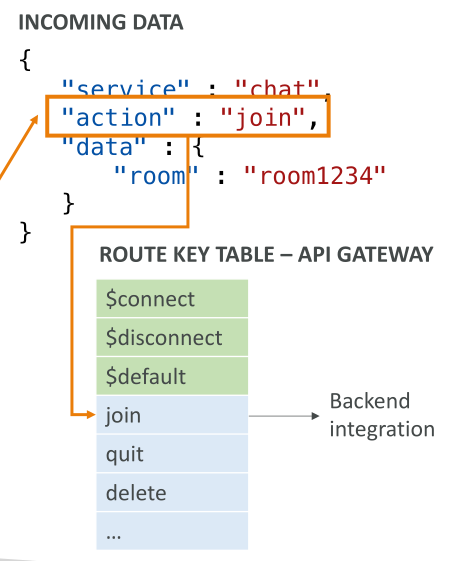

Routing ใน WebSocket API​

  • WebSocket API ใช้ routing เพื่อตัดสินใจว่า Lambda function หรือ backend ไหนจะถูกเรียก
  • ข้อความ JSON ที่เข้ามาจะถูก route ตาม route selection expression
  • ถ้าไม่กำหนด route, ข้อความจะถูกส่งไปยัง default route

ตัวอย่าง:

{
  "service": "chat",
  "action": "join",
  "data": {"room": "room1234"}
}

  • กำหนด Route Key Table ใน API Gateway: เช่น connect, disconnect, default, หรือ custom routes (join, quit, delete)

  • Route selection expression เช่น request.body.action

    • ถ้า action เป็น join, API Gateway จะเรียก Lambda backend ที่แม็พกับ route join

An image

สรุป​

  • WebSocket API ใน API Gateway ทำให้เกิด การสื่อสารสองทางแบบ interactive
  • การเชื่อมต่อเป็น persistent
  • Routing ช่วยกำหนด Lambda function หรือ backend ตามเนื้อหาของข้อความ
  • ใช้ Lambda เช่น onConnect, sendMessage, onDisconnect จัดการ lifecycle ของ connection

Key Takeaways​

  • WebSocket API → การสื่อสารสองทางระหว่างเบราว์เซอร์และเซิร์ฟเวอร์
  • การเชื่อมต่อคงอยู่, Lambda function จัดการ lifecycle: onConnect, sendMessage, onDisconnect
  • ข้อความส่งเป็น frames ผ่าน connection คงที่
  • Routing ช่วยกำหนด backend ที่ถูกเรียกตามเนื้อหาข้อความ
  • API Gateway มี operation สำหรับจัดการ connection: ส่งข้อความ, ตรวจสอบสถานะ, และยกเลิกการเชื่อมต่อ
