Amazon ECS - Solutions Architectures

ECS Tasks ที่ถูกเรียกโดย EventBridge​

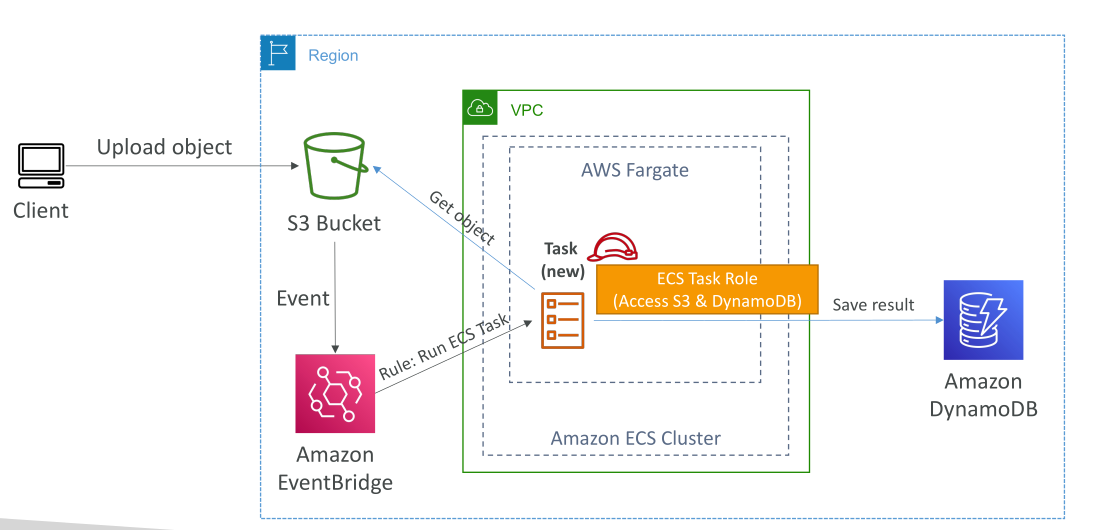

  • สมมติว่าเรามี Amazon ECS cluster ที่ใช้ Fargate ทำงานร่วมกับ S3 buckets
  • ผู้ใช้อัปโหลด object ลงใน S3 bucket
  • S3 bucket สามารถเชื่อมกับ Amazon EventBridge เพื่อส่ง event ทั้งหมดไปยัง EventBridge
  • EventBridge สามารถตั้ง rule ให้เรียก ECS tasks แบบ dynamic

An image

Flow การทำงาน:

  1. ECS task ถูกสร้างขึ้นพร้อมกับ ECS task role
  2. Task สามารถเข้าถึง object ใน S3, ประมวลผลข้อมูล, แล้วส่งผลลัพธ์ไปยัง Amazon DynamoDB
  • สถาปัตยกรรมนี้เป็น serverless สำหรับประมวลผลรูปภาพหรือ object จาก S3 ด้วย ECS task และ Docker container

ECS Tasks ตามตารางเวลา EventBridge​

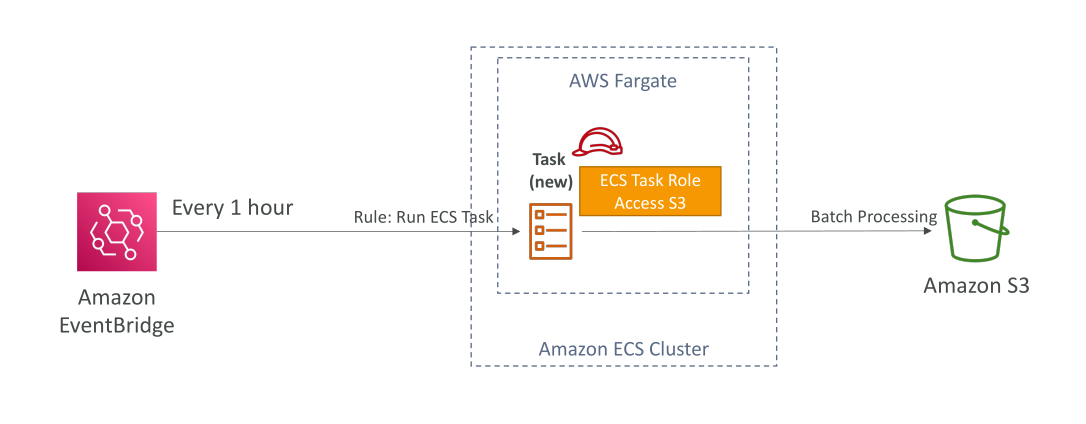

  • อีกหนึ่งสถาปัตยกรรม ใช้ EventBridge schedule
  • ECS cluster บน Fargate ทำงานร่วมกับ EventBridge
  • ตั้ง rule ให้ trigger ทุก ๆ ชั่วโมง

An image

Flow การทำงาน:

  1. ทุก ๆ ชั่วโมง ECS task ใหม่จะถูกสร้างใน Fargate cluster
  2. Task ทำงานตามที่กำหนด เช่น เข้าถึงไฟล์ใน S3 และทำ batch processing
  • ECS task role ช่วยให้ container เข้าถึง S3 ได้
  • สถาปัตยกรรมนี้ เต็มรูปแบบ serverless

ECS Service ร่วมกับ SQS Queue​

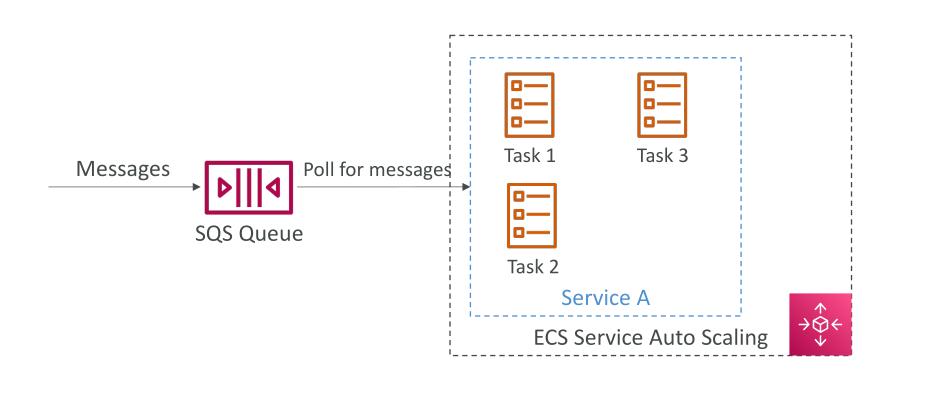

  • ตัวอย่างเพิ่มเติม ใช้ ECS กับ SQS queue
  • ECS service รันด้วยสอง ECS tasks
  • ข้อความถูกส่งเข้า SQS queue → ECS service ดึงข้อความไปประมวลผล

An image

Flow การทำงาน:

  • สามารถเปิด ECS Service Auto Scaling
  • เมื่อจำนวนข้อความใน SQS queue เพิ่มขึ้น → จำนวน ECS tasks ก็จะ scale ขึ้นอัตโนมัติ

การมอนิเตอร์ ECS Task Lifecycle ด้วย EventBridge​

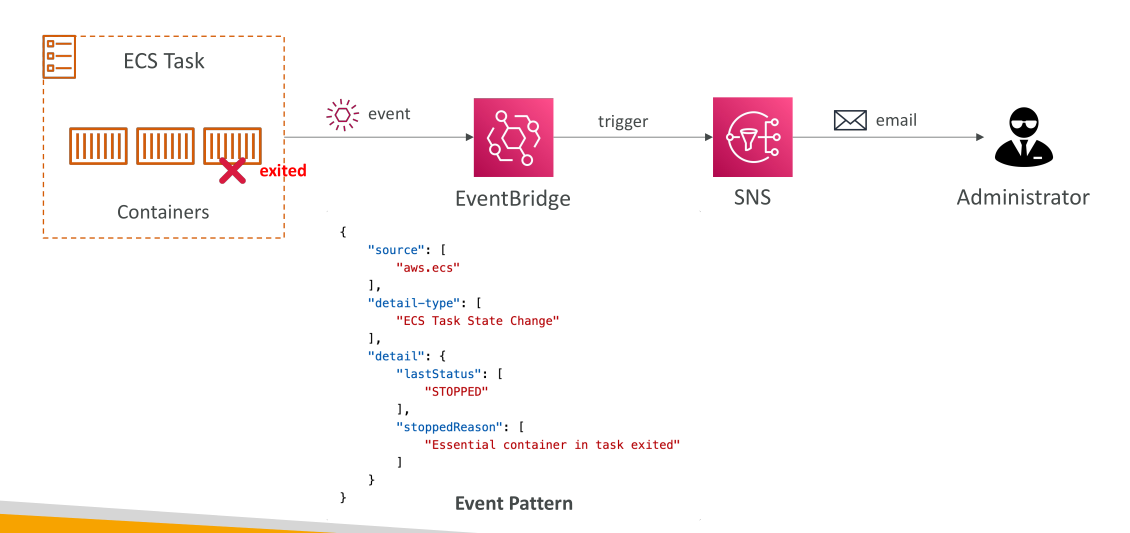

  • EventBridge สามารถดักจับ event จาก ECS cluster ได้ เช่น task ที่ start หรือ exit

An image

Flow การทำงาน:

  1. Task ใด ๆ ที่เริ่มหรือหยุดใน ECS cluster → trigger event ใน EventBridge
  2. Event มีข้อมูล เช่น task state เป็น "stopped" และเหตุผลที่หยุด
  3. สามารถแจ้งเตือนผ่าน SNS topic ส่งอีเมลไปยัง admin
  • EventBridge ช่วยให้เข้าใจ lifecycle ของ container ใน ECS cluster

สรุป​

  • สถาปัตยกรรมเหล่านี้แสดงให้เห็นวิธีสร้าง แอปพลิเคชันแบบ scalable, serverless และ event-driven
  • ใช้ Amazon ECS, EventBridge, S3, DynamoDB, SQS และ SNS ร่วมกัน

Key Takeaways​

  • ECS tasks สามารถถูกเรียกโดย EventBridge เพื่อสร้างสถาปัตยกรรมแบบ serverless
  • EventBridge schedule ทำให้ ECS tasks ทำงานตามรอบเวลา เช่น batch processing ทุกชั่วโมง
  • ECS services สามารถเชื่อมกับ SQS queue → auto-scaling ตามปริมาณข้อความ
  • EventBridge สามารถมอนิเตอร์ lifecycle ของ ECS tasks → ใช้สำหรับ alert และ operational insight
